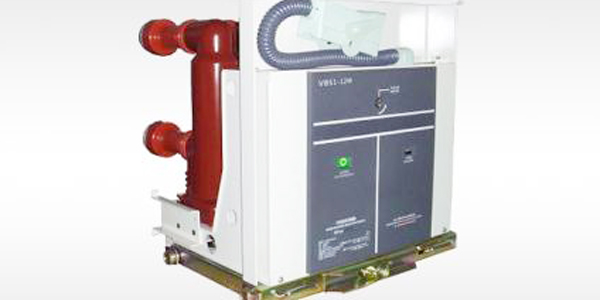

VBS2-12 型戶內高壓真空斷路器是三相交流 50Hz,額定電壓為 7.2～12 千伏戶內高壓開關設備，符合我國國家標準 GB1984-89《交流高壓斷路器》、JB3855-96《3.6-40.5kV 戶內交流高 壓真空斷路器》、DL403-91《10～35kV 戶內高壓真空斷路器訂貨技術條件》和國際電工委員會 IEC56（1987 版）《交流高壓斷路器》的有關規定。具有可靠的聯鎖功能， 可進行頻繁的操作，具有多次開斷和快速重合閘能力。斷路器由操動機構與滅弧室前后布置組成統一整體，既可以作為固定安裝的單元，也可與底盤車配裝作單獨手車使用。
技術參數
|
序號 |
項目 |
單位 |
參數 |
||||
|
1 |
額定電壓 |
kV |
12 |
||||
|
2 |
額定絕緣水平 |
1min額定短時工頻耐受電壓 |
42 |
||||
|
3 |
額定雷電沖擊耐受電壓 |
75 |
|||||
|
4 |
額定頻率 |
Hz |
50 |
||||
|
5 |
額定電流 |
A |
630 1250 |
630 1250 |
630 1250 1600 2000 2500 3150 4000 |
1250 1600 2000 2500 3150 4000 |
|
|
6 |
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
40 |
|
|
7 |
額定短時耐受電流 |
20 |
25 |
31.5 |
40 |
||
|
8 |
額定峰值耐受電流 |
50 |
63 |
80 |
100 |
||
|
9 |
額定短路關合電流（峰值） |
50 |
63 |
80 |
100 |
||
|
10 |
額定電容器組關合涌流 |
12.5（頻率不大于1000Hz） |
|||||
|
11 |
額定單個/背對背電容器組開斷電流 |
A |
630/400（40kA為800/400） |
||||
|
12 |
額定短時耐受電流持續時間 |
S |
4 |
||||
|
13 |
二次回路工頻耐受電壓（1min） |
V |
2000 |
||||
|
14 |
額定操作電壓 |
AC110/220 DC110/220 |
|||||
|
15 |
分閘時間（額定電壓） |
ms |
20～50 |
||||
|
16 |
合閘時間（額定電壓） |
35～70 |
|||||
|
17 |
動、靜觸頭允許磨損累計厚度 |
mm |
3 |
||||
|
18 |
儲能時間 |
S |
≤15 |
||||
|
19 |
觸頭開距 |
mm |
9±1 |
||||
|
20 |
接觸行程 |
3～4 |
|||||
|
21 |
合閘觸頭彈跳時間 |
ms |
≤2 |
||||
|
22 |
三相分、合閘不同期性 |
≤2 |
|||||
|
23 |
平均分閘速度1 |
m/s |
0.9～1.3 |
||||
|
24 |
平均合閘速度2 |
0.4～0.8 |
|||||
|
25 |
分閘觸頭反彈幅值 |
mm |
≤3 |
||||
|
26 |
主導電回路電阻 |
μΩ |
≤50（630A） ≤45（1250A） ≤35（1600～2000A） ≤25（>2500A） |
||||
|
27 |
合閘觸頭接觸壓力 |
N |
2000±200（20kA） 2400±200（25kA） 3100±200（31.5kA） 4750±250（40kA） |
||||
|
28 |
操作順序 |
|
分-0.3s-合分-180s-合分 |
||||
|
29 |
機械壽命 |
次 |
30000 |
||||
|
30 |
額定短路電流開斷次數 |
次 |
50 30 (40kA) |
||||
備注1：平均分閘速度是指斷路器觸頭剛分后6mm的平均速度
備注2：平均合閘速度是指斷路器觸頭全開距平均速度
儲能電機技術參數E
|
型號 |
額定電壓（V） |
額定輸入功率（W） |
正常工作電壓范圍 |
額定電壓下的儲能時間（s） |
|
ZYJ55-1 |
AC/DC110V |
50，75 |
85%～110% |
≤10 |
|
AC/DC220V |
合、分閘電磁鐵技術參數
|
類別 項目 |
合閘電磁鐵 |
分閘電磁鐵 |
||
|
額定工作電壓（V） |
AC/DC220 |
AC/DC110 |
AC/DC220 |
AC/DC110 |
|
額定工作電流（A） |
1.1 |
2.2 |
1.1 |
2.2 |
|
額定電功率（W） |
242 |
242 |
242 |
242 |
|
正常工作電壓范圍 |
85%～110% |
65%～120% 低于30%時，開關不能分閘 |
||
